¿Cómo Funciona?
señado para ser robusto y confiable, con protecciones integradas tipo III y una construcción que garantiza su durabilidad a lo largo del tiempo. Su interfaz de comunicación inteligente permite una fácil monitorización y gestión del sistema por medio de conectividad WiFi.
Características Principales
- Potencia Nominal de Salida: 6,000 W
- Voltaje Máximo de Entrada (V):550
- Rango de Voltaje MPPT (V): 70-550
- Corriente Máxima de Entrada (A): 18×2
- Número de Seguidores MPPT: 2
- Eficiencia Máxima: 98.20%
- Eficiencia Europea: 97.92%
- Peso: 10 kg
- Dimensiones (Ancho x Alto x Profundidad): 358 x 360 x 142 mm
- Tipo de Protección: IP65
- Conexión Inteligente: Sí, con función de Monitoreo Inteligente y comunicación WiFi.
Instalación de Equipo
Confiabilidad y Seguridad
El HNS5000TL viene con todas las protecciones necesarias para garantizar la operación segura y confiable de su sistema fotovoltaico. La carcasa de aluminio no solo aporta a la estética moderna, sino que también sirve para disipar el calor de manera eficiente, aumentando la vida útil del inversor.
contra defectos de fabricación…!
- Entrada de PV (Datos de Entrada de Fotovoltaicas):
- Máx. DC Potencia (W): 8,400
- Máx. Voltaje de Entrada (V): 600
- MPPT Voltaje Operativo Rango (V): 70 -550
- Rango de Voltaje de Entrada Nominal (V): 360
- Corriente Máxima de Entrada (A): 18 x 2
- Datos de Salida AC (Corriente Alterna):
- Máx. Potencia de Salida (W): 5,000
- Corriente Máxima de Salida (A): 28.7
- Voltaje Nominal de Salida (V): 1/N/PE, 220Vac, 230Vac, 240Vac
- Rango de Voltaje de Red: 180Vac-276Vac (Según estándar local)
- Rango de Frecuencia de Red: 45-55Hz/54-66Hz
- Factor de Potencia de Salida: 1 defectuoso (ajustable de 0.8 inductivo a 0.8 capacitivo)
- Eficiencia:
- Máx. Eficiencia: 98.20%
- Eficiencia Euro: 97.92%
- Protección:
- Protección de Inversión de Polaridad PV: Sí
- Detección de Resistencia de Aislamiento PV: Sí
- Protección de Cortocircuito de AC: Sí
- Protección de Corriente de AC: Sí
- Protección de Sobrevoltaje de AC: Sí
- Protección Anti-aislamiento: Sí
- Protección de Residuo de Corriente: Sí
- Protección de Sobrecarga Temporal: Sí
- Datos Generales:
- Dimensiones (An x Al x Pr): 358 x 360 x 142 mm
- Peso: 10 kg
- Grado de Protección: IP65
- Material del Recinto: Aluminio
- Rango de Temperatura Ambiente: -25 a 60 °C
- Humedad Relativa: 0-100%
- Topología: Sin Transformador
- Interfaz de Comunicación: WiFi.
- Enfriamiento: Convección inteligente con ventilación

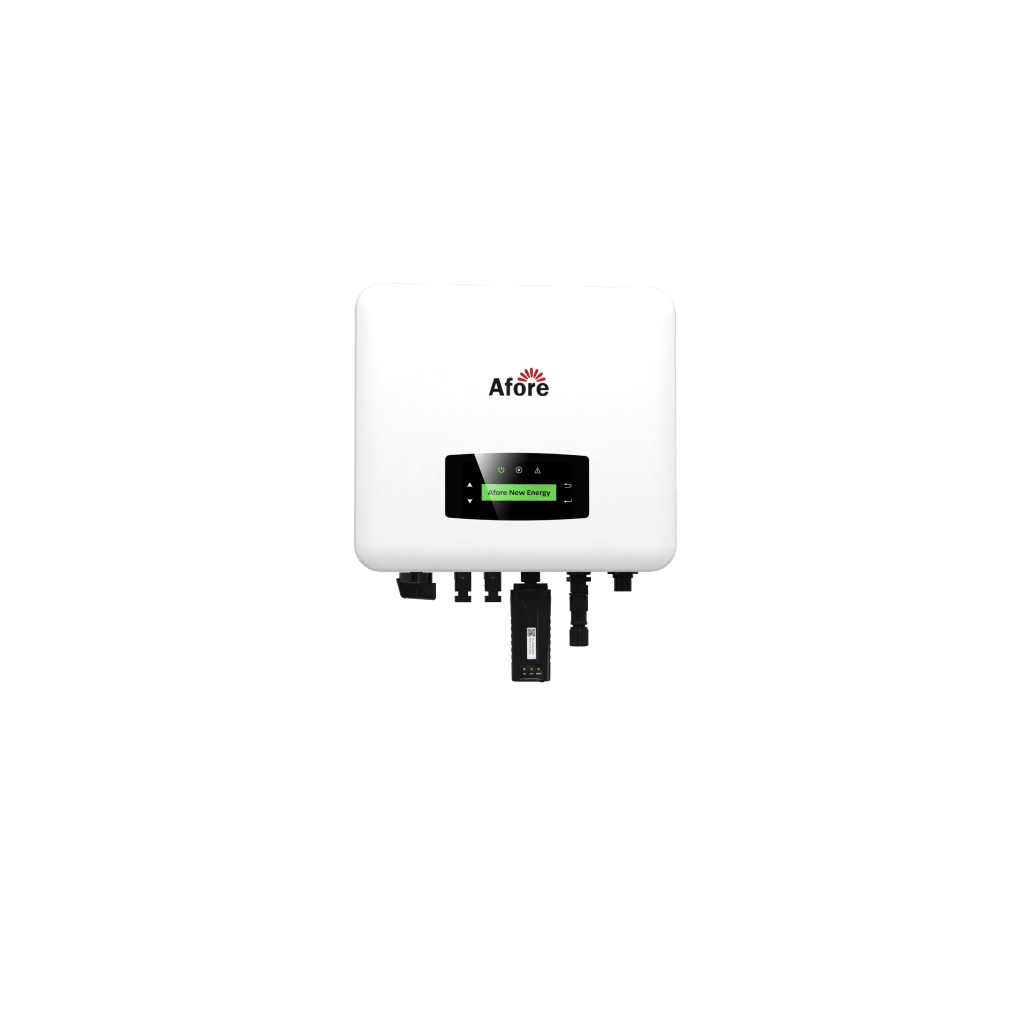

HNS5000TL
Equipado con funciones inteligentes como el Anti-Flujo, que previene la retroalimentación de energía a la red, el HNS5000TL también cuenta con una capacidad de sobredimensionamiento máxima 1.5 veces su potencia nominal. Esto significa que se pueden instalar paneles solares adicionales para aumentar la generación sin la necesidad de actualizar el
Módulo Solar LONGI 575W
LR572HTH575M
Cantidad de modulos recomendados: 10
Voltaje de circuito abierto (Voc): 52.06 V
Corriente en corto circuito (Isc): 14.44 A
Dimensiones: 2278x1134x35 mm
Módulo Solar ETSOLAR 450W
ETM760BH450WW/WB
Cantidad de modulos recomendados: 12
Voltaje de circuito abierto (Voc): 41.4 V
Corriente en corto circuito (Isc): 13.6 A
Dimensiones: 1909x1134x35 mm
Módulo Solar LONGI 580W
LP*182*182M72NH580W
Cantidad de modulos recomendados: 10
Voltaje de circuito abierto (Voc): 51.09 V
Corriente en corto circuito (Isc): 14.45 A
Dimensiones: 2279x1143x30 mm
Módulo Solar RISEN 660W
RSM1328660M
Cantidad de modulos recomendados: 8
Voltaje de circuito abierto (Voc): 45.75V
Corriente en corto circuito (Isc): 18.33 A
Dimensiones: 2384x1303x35 mm
Nota:
- Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregara voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
- Se recomienda utilizar sistemas de tierra física (LP-GROUND-30A), colocar supresores de picos (LA302R) y verificar voltajes de operación.
KITS DE INTERCONEXION
| HNS3000TL1 | HNS3000TLKIT1 |
| HNS5000TL | HNS5000TLKIT1 |
| HNS7000TL | HNS7000TLKIT1 |
| HNS8000TL | HNS8000TLKIT1 |
| HNS9000TL | HNS9000TLKIT1 |
| HNS10000TL | HNS10000TLKIT1 |
Energía Limpia
Ahorro de Energía
Cuidado del Medio Ambiente
Conexión sencilla
Notas:
- Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregara voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
